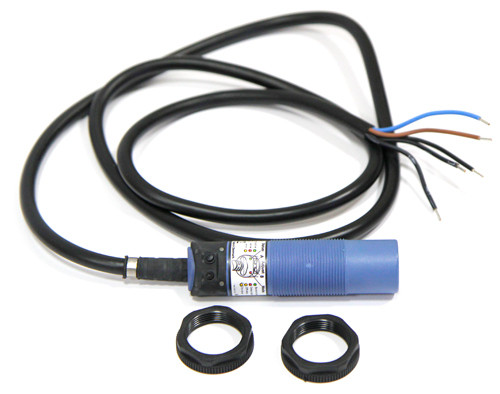

Датчик корму DOL 43R

Опис:

Датчик руху кормів з різьбленням DOL 43R-G розроблений для загального контролю рівня наявності зерна та інших сипучих матеріалів. DOL 43R-G має таймер затримки вимкнення. Коли активація датчика припиняється, вмикається функція затримки часу.

Таймер відпрацьовує заданий період і реле перемикається назад. Серія DOL 40R може бути використана як для твердих, так і для сипучих матеріалів. Датчики мають релейний вихід із функцією перемикання.

Сфера застосування:

• Контроль рівня (напр. корму) в бункерах і контейнерах
• Регулювання наповнення і спустошення

Монтаж:

Серія DOL 40R монтується таким чином, щоб мін. 10 мм від кінчика датчика залишалися вільними. Серія 40R гладкого типу монтується в різьбове з'єднання, яке можна замовити додатково (товарний номер 140107). Серія DOL 40R-G з різьбленням M30 монтується в отвір ø30 мм і фіксується контргайкою.

Встановлення:

Синій і коричневий дроти підключаються до живильної напруги 90В - 250 В змінного струму. Навантаження підключається послідовно з контактом реле датчика.

STOP - якщо корм закриває датчик: використовувати чорні дроти 1 і 3.

START - якщо корм закриває датчик: використовувати чорні дроти 1 і 4.

УВАГА!  Внутрішнє реле притягнуто, якщо під'єднано напругу і датчик не активовано.

Обслуговування:

В DOL 41R немає затримки за часом. DOL 43R забезпечений затримкою вимкнення. Коли активація датчика припиняється, тоді починається процес затримки за часом (червоний миготливий сигнал). Після закінчення затримки реле перемикається назад.

DOL 45R забезпечений крім двох вищеназваних можливостей ще й затримкою ввімкнення (зелений миготливий сигнал). Затримка починається безпосередньо після активування датчика. Після закінчення затримки реле перемикається. Після закінчення активації датчика, реле перемикається назад.

Технічні дані:
