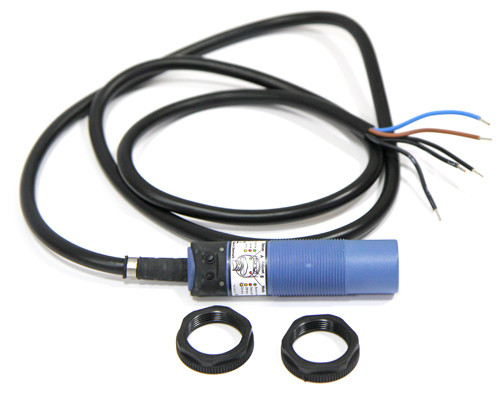

DOL 45 RG

Опис:

Датчик DOL 45RG 90-250В AC з різьбленням = Датчик DOL 44RG 90-265В AC з різьбленням регулювання чутливості/затримки старту. Датчики серії DOL 45 R підтримують ті ж функції, що і серії 41/43 R, а також можуть бути налаштовані на включення із затримкою. Затримка почнеться, коли активізується датчик. Реле перемикається, коли закінчується встановлений час затримки. Реле не переключиться назад до тих пір, поки не припиниться активація.

Застосування:

Серія DOL 45 R ємнісних датчиків від фірми SKOV забезпечує високу функціональність і легкість в управлінні.

Ємнісні датчики зазвичай використовується як індикатори відсутності та заповнення рівня в цистернах, силосах і бункерах. Потужне інтегроване реле означає, що воно може контролювати безліч функцій безпосередньо. Датчики серії DOL 45 R є також у версіях ATEX і схвалені для застосування в навколишньому середовищі.

Чутливість і тривалість затримки часу регулюються двома перемикачами. Коли перемикачі активуються, світловипромінюючі діоди подають сигнал. Природно, всі налаштування можна пізніше знову легко змінити.

Спеціальні функції:

Датчик оснащений рядом спеціальних функцій, які збільшують можливості його використання:

• Перенастроювання датчика на заводську настройку
• Зчитування налаштованої затримки
• Відключення затримки
• Включення/виключення кольору в світлодіодах

Серія DOL 40 R має потужне вбудоване реле 10 A з функцією перемикання. Є датчики в двох варіантах з наступним діапазоном напруги:

• 10-30 V ~/=
• 90 - 250 V ~

Надійність:

Використання електронних перемикачів порівняно з механічними забезпечує унікальну надійність, особливо завдяки тому, що електроніка повністю укладена в капсулу зі спеціального пластику, який забезпечує максимальний захист від вологи та інших впливів зовнішнього середовища в суворих умовах.

Датчик схвалений CE і C-UL і має високу несприйнятливість до шуму електричних засобів комунікації (тобто мобільний телефон) і до тимчасового шуму (тобто двигуна і контакторів). Це робить датчик дуже надійним. У версії ATEX датчик може спокійно використовуватися в категорії 1 зоні 20 навколишнього середовища.

Монтаж:

DOL 40 R легко монтується в пластиковому ущільненні, який також є у вигляді фланцевого, для легкого зовнішнього монтажу. Також датчики поставляються з різьбою, яка забезпечує кілька опцій монтажу.

Серія DOL 40 R також включає в себе датчик DOL 45 R-T. Ця модель спеціально розроблена для визначення подачі матеріалу в трубний конвеєр, тобто система сухого подавання.

Технічні дані:

1.     Напруга живлення: 10 - 30 V AC / DC и 90 - 250 V AC

2.     Частота : 50 - 60 Hz

3.     Споживання: 2 VA

4.     Макс. напруга вих. реле: 250 V AC

5.     Макс. потужність вих. реле:
A при cos = 1
2 A при cos = 0.8
0.35 A при cos = 0.4

6.     Безпека:
Перемикачі реле і напруга живлення гальванічно розділені
Напруга випробування:  4 kV AC

7.     Відстань активації:
Регулюється від 0 до 15 мм залежно від матеріалу. Заводське налаштування зроблено для зерна

8.     Затримка:
Регулюється від 0 до 240 хв. Заводське налаштування 30 сек.

9.     Клас захисту: IP 67

10.   Температура оточ. середовища, робота:
-20 °C до +70 °C / -4 °F до + 158 °F

11.   Температура оточ. середовища, зберігання:
-30 °C до +85 °C / -22 °F до +185 °F

12.   Довжина: 110 мм

13.   Діаметр: 30 мм

14.   Кабель: 5 - жил х 0.75 мм ², Довжина: 1500 мм, Діаметр: 9.1 мм

15.   Вага, включно з кабелем: 290 г
