Верхня плата BCU 300 для обігрівачів GP-серії виробництва компанії Ermaf, N50260101

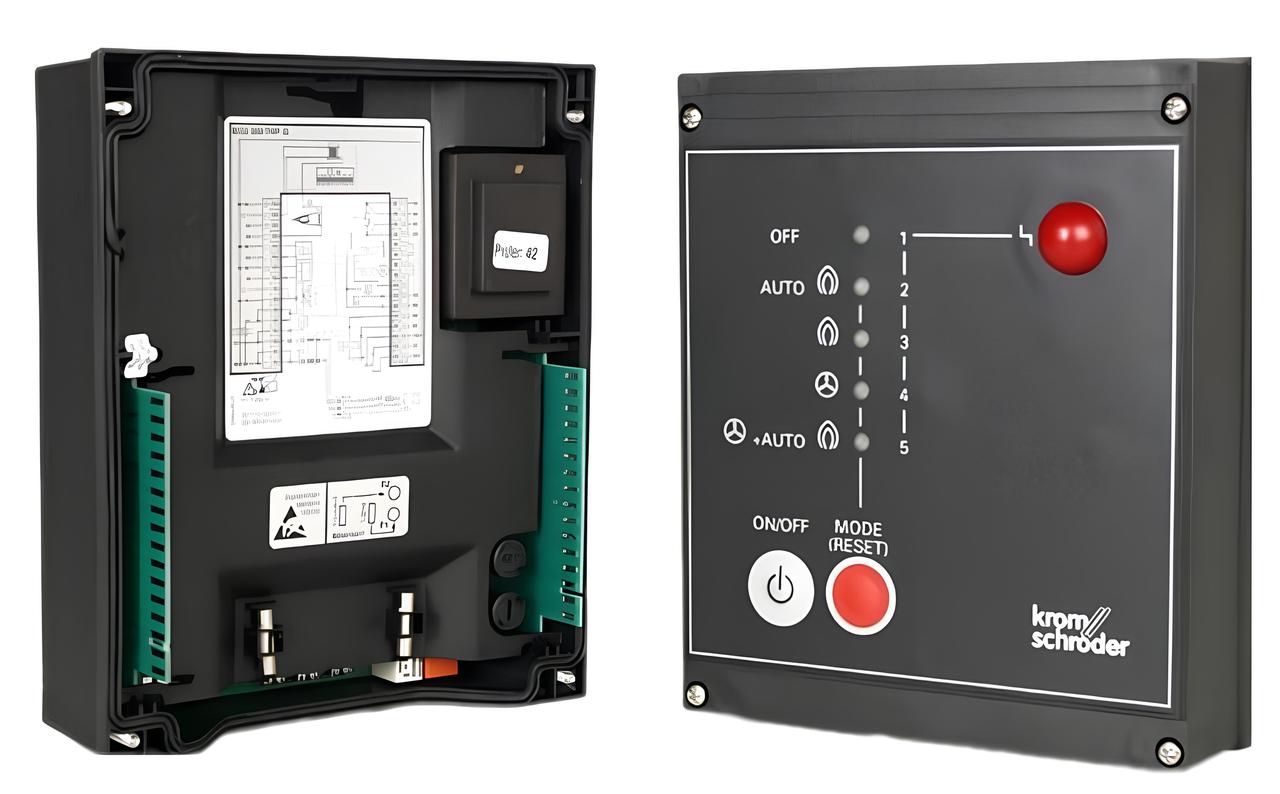

Кришка автомата BCU 300 з електронікою використовується для управління роботою газових повітряних обігрівачів GP-серії виробництва компанії Ermaf (Elster, Kromschroeder, Big Dutchman, Jet Master).

Основні характеристики:

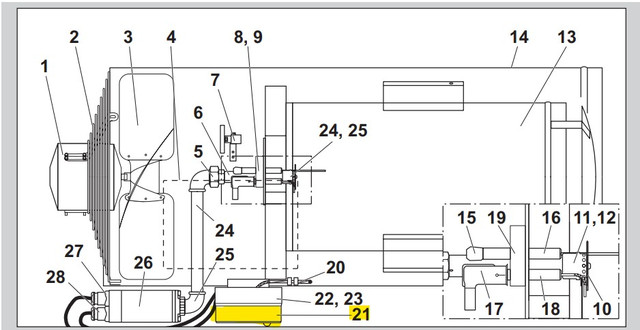

• Код: N50260101( №21 на рис.)

• Призначення: управління газовими обігрівачами GP-серії.

• Сумісність: підходить для обігрівачів Ermaf (Jetmaster, Elster) серій GP14, GP40, GP70, GP95, GP120, ERA33.

• Верхня плата BCU 300: включає електроніку для управління горінням.

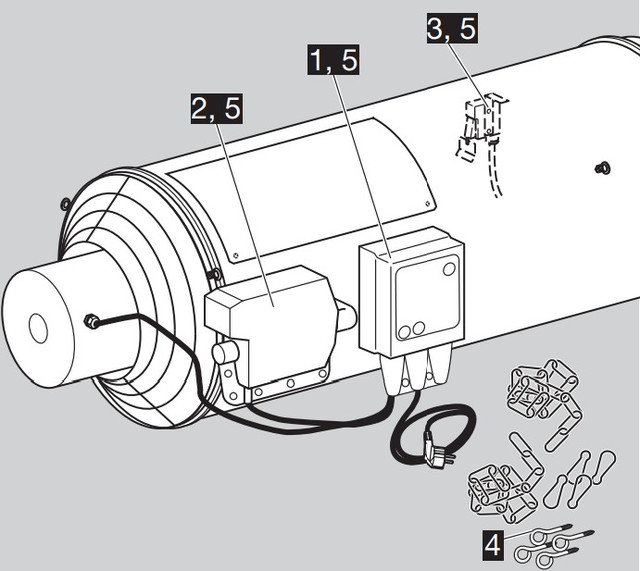

• Позначення деталей:

1 - автомат керування пальником BCU.

2 - компактний блок газових клапанів CG

3 - флюгер

4 - монтажне приладдя

5 - комплект захисного чохла для застосування у тваринництві (опція)

Інструкція з експлуатації:

Пуск в експлуатацію:

Перед першим запуском обігрівача переконайтеся, що:

• Обігрівач, газові труби, електроживлення та термостат встановлені авторизованим персоналом відповідно до нормативних вимог.

Елементи управління:

1 - кнопка вибору РЕЖИМ/СКИДАННЯ: використовується для вибору режиму роботи.

2 - кнопка ВКЛ./ВИКЛ. автомата BCU: для включення та виключення пристрою.

3 - червона лампочка: сигналізує про неполадки.

4 - світлодіод робочого режиму: світиться, коли пристрій вимкнений.

5 - світлодіоди для вибору режимів роботи: індикація активного режиму.

вентиляція (безперервна)

+ AUTO 🔥

вентиляція (безперервна) і обігрів за сигналом термостата

Включення:

• Увімкніть автомат управління пальником, утримуючи кнопку ВКЛ./ВИКЛ. доти, доки не загориться світлодіод.

• Автомат BCU запускається в останньому вибраному режимі.

• Обігрівач увімкнеться після затримки часу включення tE (див. налаштування затримки).

• Пальник запускається через 5 секунд часу безпеки та працює у вибраному режимі.

Виключення:

• Натисніть кнопку ВКЛ./ВИКЛ., щоб вимкнути обігрівач. Світлодіод біля напису "OFF" загориться, і через 3 секунди пальник вимкнеться.

• Вентилятор продовжує охолоджувати обігрівач до досягнення температури виключення.

Несправності:

• Миттєвий сигнал світлодіода вказує на причину несправності.

• У перші 4 секунди після включення живлення або натискання кнопки ВКЛ./ВИКЛ. жоден режим не активується. Цей час можна використати для вибору нового режиму.

• У разі несправності сигнал подається негайно, але 4 секунди для вибору режиму залишаються доступними.

Переваги:

• Простота управління: дві кнопки для включення/виключення та вибору режиму.

• Індикація несправностей: червона лампочка та світлодіоди допомагають швидко визначити проблему.

• Сумісність: підходить для широкого спектру газових обігрівачів GP-серії.

• Надійність: електроніка та конструкція забезпечують стабільну роботу.

Особливості:

• Режими роботи: можливість вибору різних режимів для оптимального обігріву.

• Затримка включення: забезпечує безпеку під час запуску.

• Охолодження: вентилятор продовжує працювати після виключення, щоб уникнути перегріву.

Кришка автомата BCU 300 з електронікою (код: N50260101) — це надійний та зручний блок управління для газових обігрівачів GP-серії. Він забезпечує просте та ефективне управління роботою обігрівача, а також дозволяє швидко виявляти та усувати несправності. Цей пристрій є ідеальним рішенням для автоматизації та оптимізації роботи газових генераторів у промислових та комерційних приміщеннях.
