Система охолодження високим тиском DA 2000,2500 Big Dutchman

ОПИС ВИРОБУ:

  Принцип охолодження високим тиском полягає в розпиленні дрібнодисперсійної води в теплому повітрі приміщення. Під час випаровування води повітря охолоджуватиметься. Завдяки управлінню як циркуляцією повітря, так і подачею води, можна знизити температуру в приміщенні порівняно з температурою зовнішнього повітря.

Система складається з насоса високого тиску, який подає воду під тиском 70 бар, і системи трубопроводів з форсунками FlexClamp, які розпилюють воду до дрібнодисперсійного туману. Насос поставляється в зборі для монтажу на стіні або ж він може бути змонтований на підлозі за допомогою підлогової підставки. Залежно від якості води на майданчику можна оснастити насос різними фільтрами та іншим допоміжним обладнанням для забезпечення безперебійної роботи.

Система трубопроводів складається з труб з нержавіючої сталі, в яких через належні відстані один від одного пробиваються отвори для форсунок FlexClamp, які легко монтуються на трубі. Сталеві труби можна змонтувати або на стіні, при цьому форсунки будуть з одного боку, або підвісити до стелі, при цьому форсунки FlexClamp можна встановити з двох сторін.

Насос управляється контролером клімату згідно з сигналами з датчиків температури і вологості. Ці насоси не можна використовувати в теплицях або для миття високим тиском. Насос високого тиску DA 2000 без частотного перетворювача спеціально розроблений для експлуатації в пташниках, в яких вимоги до продуктивності насоса залежать від площі приміщення.

Насос високого тиску DA 2000 з частотним перетворювачем спеціально розроблений для експлуатації у свинарниках, в яких вимоги до продуктивності насоса змінюються під час виробництва партії. Тому виникає вимога в застосуванні регульованого насоса.

1.1 DA 2000 насос високого тиску без частотного перетворювача

1.2 DA 2000 насос високого тиску з частотним перетворювачем

1.3 DA 2500 Насос високого тиску

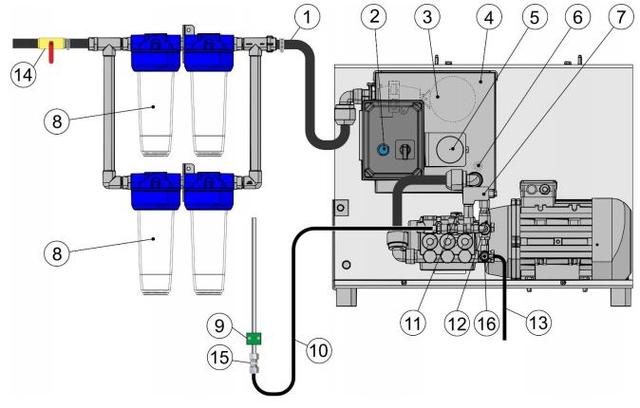

1 Штуцер подавання води — для шланга 3/4 дюйма                                                                                             9 Настінний кронштейн

2 Кнопка перезавантаження — для під'єднання автомата захисту двигуна                                                         10 Шланг запобіжного клапана

3 Поплавець                                                                                                                                                                11 Масло-щуп

4 Буферний резервуар — 16 літрів                                                                                                                         12 Герметизований регулятор тиску

5-м Манометр — показує тиск насоса в барах                                                                                                       13 Шланг для зливання

6 Реле рівня                                                                                                                                                               14 кульовий кран

7 Датчик тиску — зупиняє насос за дуже низького тиску.                                                                                     15 Прямий з'єднувач

8. Фільтри 2 × 5 мкм і 2 × 1 мкм                                                                                                                               16 Зворотний клапан
